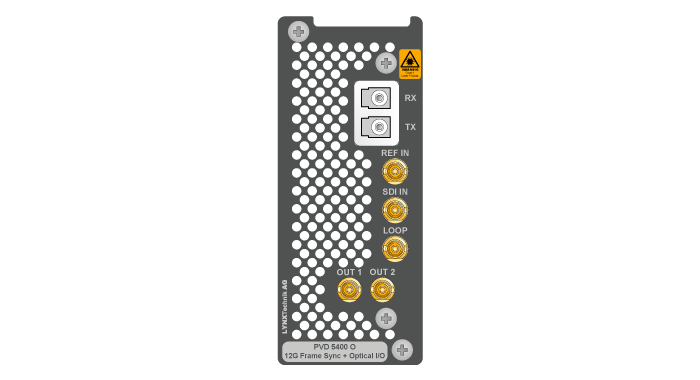

PVD 5400 O

12G-SDI帧同步器带光纤输入/输出

数据表
手册

PVD 5400 O 是一款面向广播和后期制作行业的低成本实用型 12G-SDI 帧同步器，支持高达 4K 的 12G-SDI 视频格式，并且在没有输入信号时能够生成测试图型。

该帧同步器采用稳健的“飞轮”算法，能够适应各种低质量的异步 SDI 源。所有嵌入式音频都会自动提取并延迟，以匹配视频处理延迟。PVD 5400 提供高达 30 帧的可编程输出延迟，可调整帧、行和像素。

该模块与 LynxCentraal 完全兼容。可通过使用 Windows 或 MacOS操作系统，对该板卡实现配置、控制和更新。

关键特性

• 支持 12G/6G/3G/1.5G/SD-SDI 格式• 可选光纤输入/输出• 强大的“飞轮”同步功能• 兼容“交叉锁定”的参考输入• 集成测试图型发生器• 音频信号自动延迟处理，精确匹配视频帧同步延迟，保障音画同步  • 在添加和删除帧时自动跟踪音频延迟，无“爆音”或“咔哒声”• 最多 30 帧的可编程延迟• 使用功能强大且直观的 Lynx Centraal 应用程序进行监控和控制• 与 APPolo 控制系统配合使用时支持全面的 SNMP 支持• 热插拔

 视频格式
 • 4K  4096x2160p  23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • UHD 3840x2160p  23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • 2K 2048x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080p   23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
 • HD 1920x1080PsF 23.98, 24, 25, 29.97, 30  -- --  --  --  -- --  --
 • HD 1920x1080i   -- --  --  --  -- --  --  -- --  --  50, 59.94, 60
 • HD 1280x720p    23.98, 24, 25, 29.97, 30  -- --  --  50, 59.94, 60
 • SD 720x625i     -- --  --  --  -- --  --  -- --  --  50  -- --  --
 • SD 720x525i     -- --  --  --  -- --  --  -- --  --  --  59.94  --
数字视频输入
  • 1个12G- SDI 微BNC （12G/6G/3G/1.5G/SD-SDI）
  • YCbCr 4:2:2
  • 10-bit 10位
  • 3G-SDI Level A或B 双链路
数字视频输出
  • 2个12G-SDI 微BNC （16G/6G/3G/1.5G/SD-SDI）输出
  • 1x 12G-SDI 微BNC (16G/6G/3G/1.5G/SD-SDI) 环出
  • YCbCr 4:2:2
  • 10-bit 10位
  • 3G-SDI Level A或B 双链路
参考输入
  • 1x BNC黑场/双电平或三电平同步
可选光纤输入/输出
  • 1x 12G-SDI输入
  • 1x 12G-SDI输出
  • 收发器，接收器或发射器SFP
  • 单模
  • 双工LC连接器
UPC / EAN模型名称描述评论
4250479329232PVD 5400 O12G-SDI 帧同步器无光纤SFP

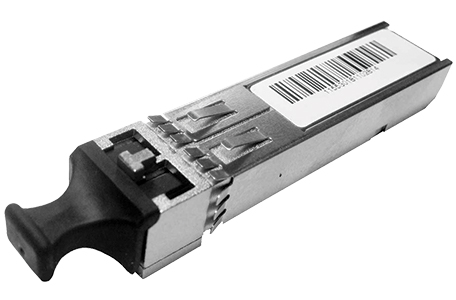

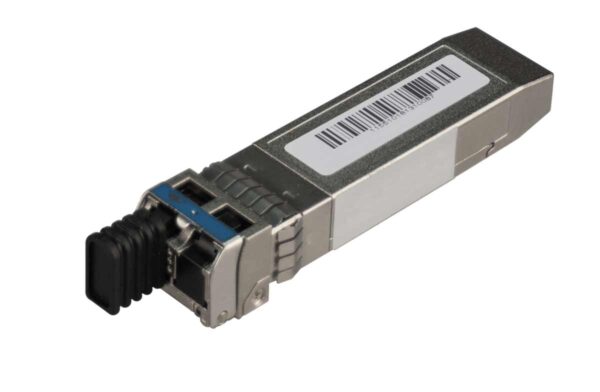

PVD 5400 O 板卡可搭配以下光纤 SFP 中的一种进行订购。

UPC / EAN模型名称描述评论

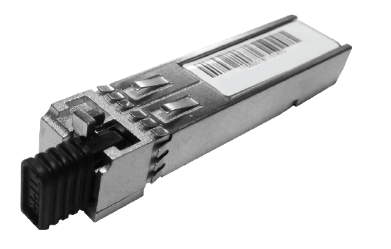

4250479325043OH-RX-12G-LC12G-SDI 单工接收器 SFP, 1260-1620nm, LCSFP

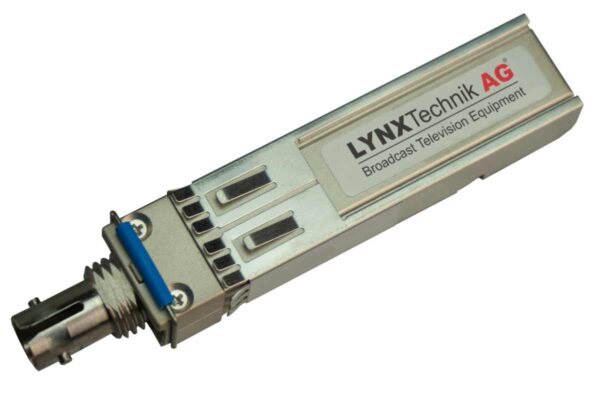

4250479327511OH-RX-12G-ST12G-SDI 单工接收器 SFP, 1260-1620nm, STSFP
4250479329584OH-RX-4-12G-LC12G-SDI 单工接收器 SFP, 40km, 1260-1620nm, LCSFP
4250479325036OH-TX-12G-LC12G-SDI 单工发射器 SFP, 10Km, 1310nm, LCSFP
4250479327528OH-TX-12G-ST12G-SDI 单工发射器 SFP, 10Km, 1310nm, STSFP
4250479327597OH-TX-4-12G-LC12G-SDI 单工发射器 SFP, 40Km, 1310nm, LCSFP
4250479325630
OH-TX-12G-XXXX-LCCWDM 单工12G 10km 发射器 SFPSFP
4250479329522
OH-TX-4-12G-XXXX-LCCWDM 单工12G 40km 发射器 SFPSFP
4250479325029OH-TR-12G-LC12G-SDI 双工光纤收发器 SFP, 单模, 1310nm, LCSFP
4250479326552
OH-TR-12G-XXXX-LCCWDM 双工12G 10km 收发器 SFPSFP

关键特性

• 支持 12G/6G/3G/1.5G/SD-SDI 格式• 可选光纤输入/输出• 强大的“飞轮”同步功能• 兼容“交叉锁定”的参考输入• 集成测试图型发生器• 音频信号自动延迟处理，精确匹配视频帧同步延迟，保障音画同步  • 在添加和删除帧时自动跟踪音频延迟，无“爆音”或“咔哒声”• 最多 30 帧的可编程延迟• 使用功能强大且直观的 Lynx Centraal 应用程序进行监控和控制• 与 APPolo 控制系统配合使用时支持全面的 SNMP 支持• 热插拔
